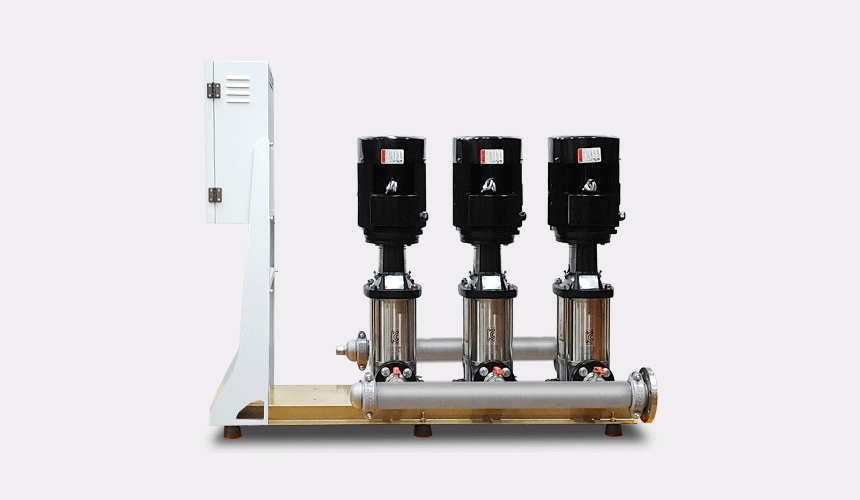

ES-타입 _ 개별 인버터 내장 시스템
ES-타입 _ 개별 인버터 내장 시스템


주요 특징 및 특장점



 · LED 키패드 타입의 개별 인버터 적용으로 다양한 기능과 함께 정밀한 압력제어가 가능

 · 필요한 급수량에 따라 필요한 펌프 대수를 운전/통제함으로써 30% 이상의 에너지 절감형 시스템(멀티 펌프 통신 제어 기능 : 최대 6 펌프)

 · *특허 등록 체크밸브가 내장된 펌프관 헤더, 일체형 체크/볼밸브를 내장한 부스터 펌프 시스템

 · 주 인버터 고장 시 보조인버터 자동전환(수동 전환 기능)

 · 공운전 보호 기능(전류 값에 의한 물 부족 경보 기능)

 · 정밀 제어를 통한 펌프 수명 향상 및 과부하 방지 기능

 · 제어 판넬 높이 및 위치 조절, 벽걸이 가능

 · 적용범위 : 일반 급수, 급수량 변화가 심한 지역, 여러 곳의 부스터 시스템 관리 건물, 데이터 변경이 빈번한 장소, 관리자가 상주하지 않는 장소 등

 · 엄격한 제작 과정과 성능 시험을 통하여 완벽한 품질보증 및 전국 신속한 A/S 체제 구축



 ※ 선정도 및 표준사양도, 규격 등의 상세정보는 카탈로그 다운로드를 통해 확인이 가능합니다.



제품 구성도 및 부품 특징

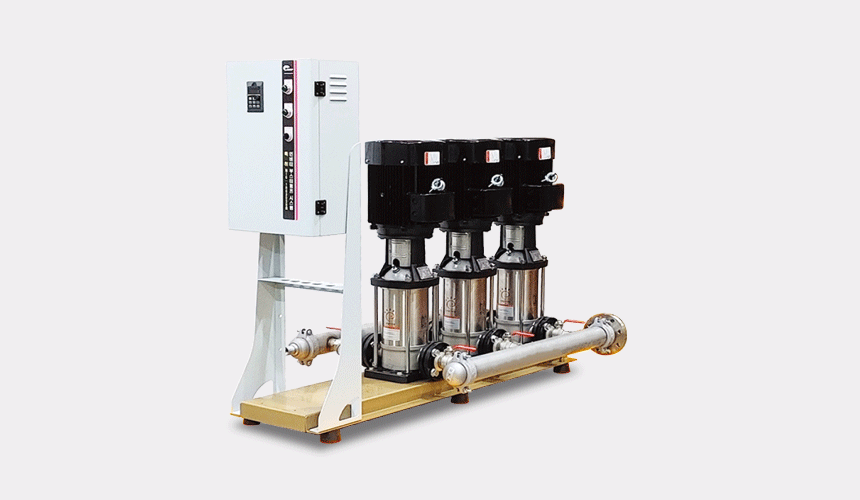

 ■ 제품 구성도


     ① 우수한 제어 성능과 보호 기능의 제어 판넬

     ② 반도체 압력 트랜스미터

     ③ 스테인리스 스틸 재질의 입형 다단 펌프

     ④ 합류관

     ⑤ 특허등록 플랜지 체크 볼밸브(FCV)

     ⑥ 특허등록 플랜지 볼밸브(FV)

     ⑦ 펌프 베이스




 ■ LED 키패드


      - 운전상태 표시창 안내

         · "이동" 버튼을 눌러 표시창 전환



표시명칭설명단위
P현재압력시스템 현재압력Bar
A모터전류모터 부하 전류값A
H운전주파수현재 운전 주파수Hz
U입력전압인버터 DC 입력전압V
d압력설정시스템 설정 압력Bar







 ■ 제어 판넬


     · 설치 장소 및 공간에 따라 판넬의 위치 및 높이 조절,

       벽걸이 설치 가능
